Montaż czterech silosów — kotwienie chemiczne i poziomowanie
Konstrukcje ustawione na przygotowanym fundamencie, zakotwione i wypoziomowane pod dalszą eksploatację.

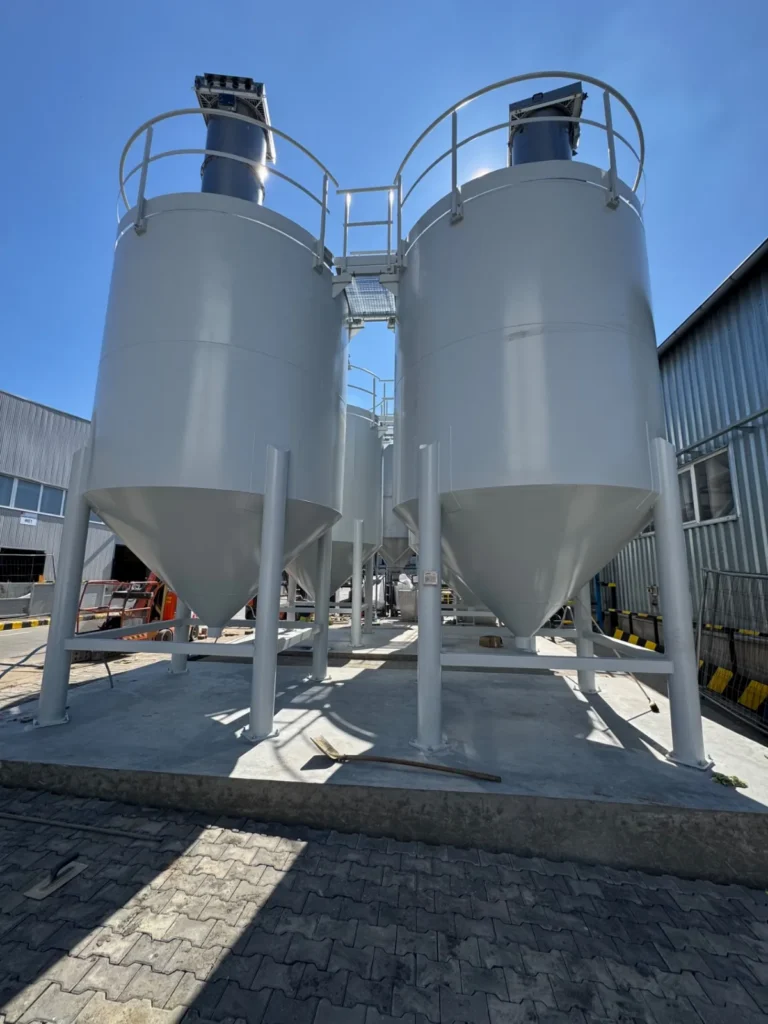

Cztery silosy po montażu — wypoziomowane i trwale zamocowane na fundamencie betonowym.
Na czym polegało zadanie
Klient przygotował fundament betonowy pod cztery silosy. Naszym zadaniem był montaż konstrukcji: ustawienie, wyznaczenie i wykonanie otworów pod kotwy zgodnie z dokumentacją, osadzenie szpilek na kotwie chemicznej, wypoziomowanie i trwałe zamocowanie całości.
Zakres prac obejmował:
- Wyznaczenie otworów — rozmieszczenie kotew zgodnie z dokumentacją konstrukcji.
- Przygotowanie otworów — wydmuchanie i usunięcie pyłu przed aplikacją żywicy — bez tego kotwa nie osiągnie nośności.

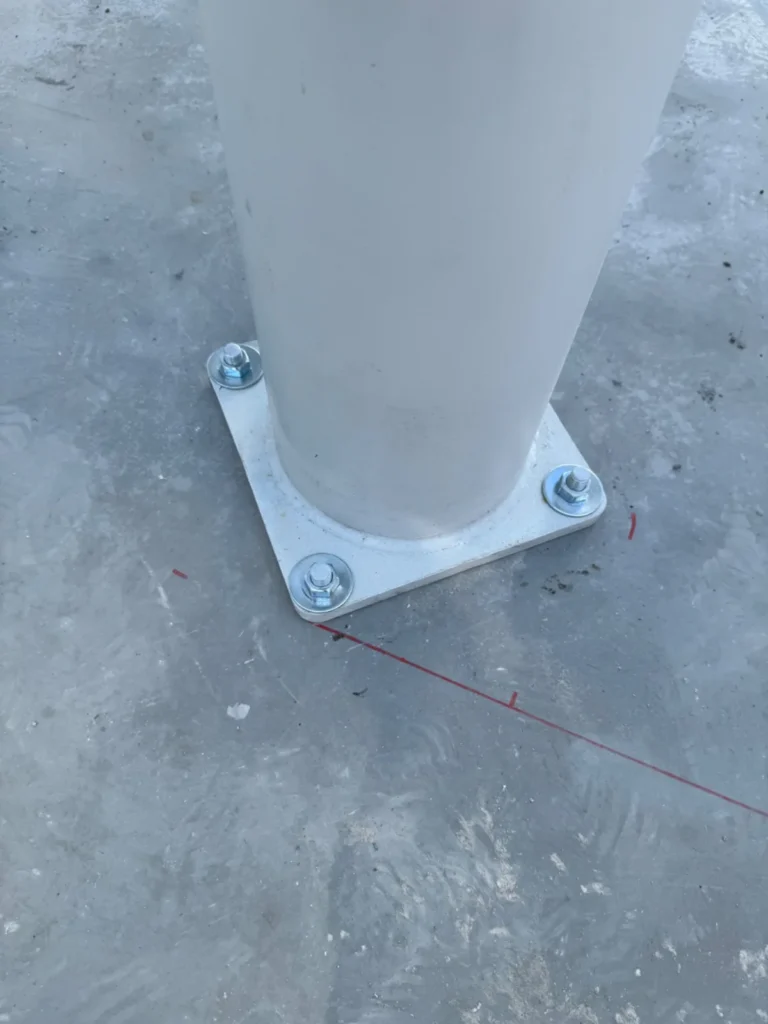

- Kotwienie chemiczne — żywica Fischer i szpilki montażowe L=240 mm, z efektywną głębokością kotwienia około 200 mm w betonie.
- Poziomowanie i mocowanie — ustawienie konstrukcji w pionie i dokręcenie połączeń śrubowych zgodnie z wymaganiami montażowymi.
- Kontrola końcowa — sprawdzenie osadzenia kotew i stabilności konstrukcji przed przekazaniem.
Realizacja w szczegółach
Co zyskał klient
Konstrukcja gotowa do eksploatacji
Silosy wypoziomowane, zakotwione i skontrolowane — bez uwag do montażu.
Kotwienie zgodne z wytycznymi
Zachowane czasy wiązania żywicy przed obciążeniem konstrukcji.
Jeden wykonawca na miejscu
Wyznaczenie, wiercenie, kotwienie, poziomowanie i kontrola po naszej stronie.
Protokół z prac
Dokumentacja zakresu, użytych materiałów i wyniku kontroli końcowej.
Dlaczego kotwienie chemiczne, a nie zwykłe kotwy mechaniczne
Kotwa mechaniczna trzyma dzięki rozporowi — napiera na ścianki otworu. Kotwa chemiczna działa inaczej: żywica wypełnia otwór i wiąże szpilkę z betonem na całej głębokości osadzenia. W praktyce oznacza to mniejsze naprężenia w betonie przy krawędziach i większą nośność przy tych samych wymiarach.
Przy konstrukcjach takich jak silosy ma to znaczenie podwójne. Zbiornik przenosi obciążenie zmienne — inne, gdy jest pusty, inne, gdy pełny — a dodatkowo pracuje na niego wiatr. Połączenie z fundamentem musi wytrzymać cykle obciążeń przez lata, nie tylko pierwszy odbiór.
Cała nośność zależy jednak od przygotowania otworu. Pył pozostawiony po wierceniu działa jak warstwa rozdzielająca między żywicą a betonem i potrafi obniżyć nośność kotwy o kilkadziesiąt procent. Dlatego każdy otwór jest wydmuchiwany i czyszczony przed aplikacją — to najbardziej niepozorny, a zarazem najważniejszy etap tej roboty.
Poziomowanie: dlaczego kilka milimetrów robi różnicę
Silos ustawiony z odchyłką od pionu przenosi obciążenie niesymetrycznie. Jedna strona konstrukcji i jedna grupa kotew dostają więcej niż przewidywał projekt, a przy zbiorniku pracującym w cyklach napełniania i opróżniania nierównomierność się kumuluje. Efekt bywa widoczny dopiero po sezonie: luzy na połączeniach, ślady na powłoce, nierówne opróżnianie leja.
Dlatego poziomowanie odbywa się przed ostatecznym dokręceniem połączeń, a nie po. Konstrukcję ustawia się w pionie, sprawdza wzajemne położenie zbiorników i dopiero wtedy dokręca połączenia śrubowe wymaganym momentem.
Ostatni etap to kontrola: sprawdzenie osadzenia kotew i stabilności konstrukcji. W tej realizacji nie stwierdziliśmy nieprawidłowości w zakresie montażu i kotwienia — konstrukcja została przekazana jako gotowa do dalszej eksploatacji.
Co przygotować przed montażem konstrukcji
Montaż idzie sprawnie, gdy plac jest gotowy przed wjazdem ekipy. Kilka rzeczy warto ustalić wcześniej.
- Fundament z zachowanym czasem dojrzewania — beton musi osiągnąć wytrzymałość przed kotwieniem.
- Dokumentacja rozmieszczenia kotew — rysunek z rozstawem i średnicami otworów.
- Dostęp dla sprzętu — droga dojazdowa i miejsce na podnośnik lub dźwig.
- Ustalona kolejność — jeśli konstrukcji jest kilka — od której zaczynamy i gdzie stoją pozostałe.
- Osoba decyzyjna na miejscu — do rozstrzygnięcia rozbieżności między dokumentacją a stanem placu.
Montujemy konstrukcje stalowe i zbiorniki u klientów na terenie Wrocławia, Dolnego Śląska i w całej Polsce. Po pracach przekazujemy protokół z zakresem, wykazem użytych materiałów i wynikiem kontroli — dokument przydaje się przy późniejszych przeglądach i audytach.
