Serwis roczny linii galwanicznej — przegląd całej instalacji
Kilkanaście obszarów w jednym oknie postojowym: wentylacja, wanny, hydraulika, tory jezdne i wózki.

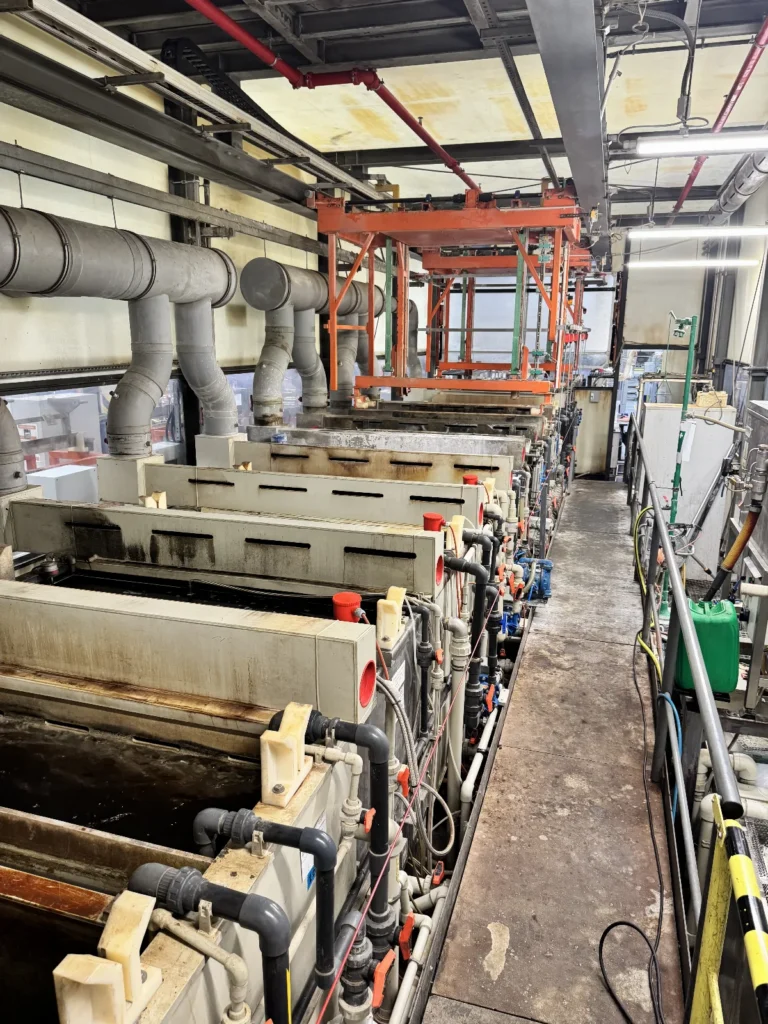

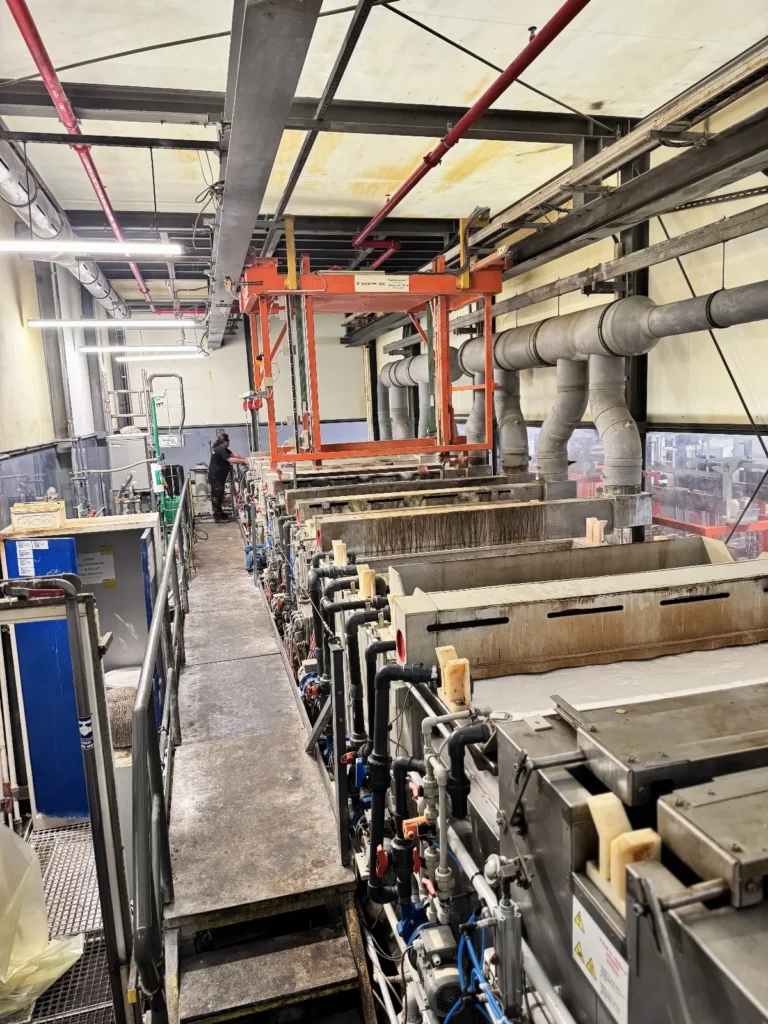

Serwisowana linia galwaniczna — kilkanaście wanien procesowych, transport wózkowy i instalacja wentylacyjna nad ciągiem.
Co zastaliśmy
Linia po roku pracy w środowisku chemicznym. Przegląd zaczyna się od miejsc, których na co dzień nikt nie widzi:
- Zarośnięte kanały wentylacyjne — osad na ściankach ograniczający przekrój odciągu.
- Zapchane dysze — niepełne zraszanie w scrubberze i na wannach z cyrkulacją.
- Zużyte przewody i zawory — elementy pracujące w kontakcie z kwasem.
- Zabrudzone tory jezdne — nalot na torach, głowicach wózków i kodach kreskowych.
Zakres przeglądu — obszar po obszarze
01
Wentylacja i scrubber
Czyszczenie kanałów nad wannami i kanałów dolotowych, czyszczenie scrubbera oraz sprawdzenie funkcjonalności zraszania wodą. Osobno wyczyszczony odcinek nad przestrzenią roboczą.
02

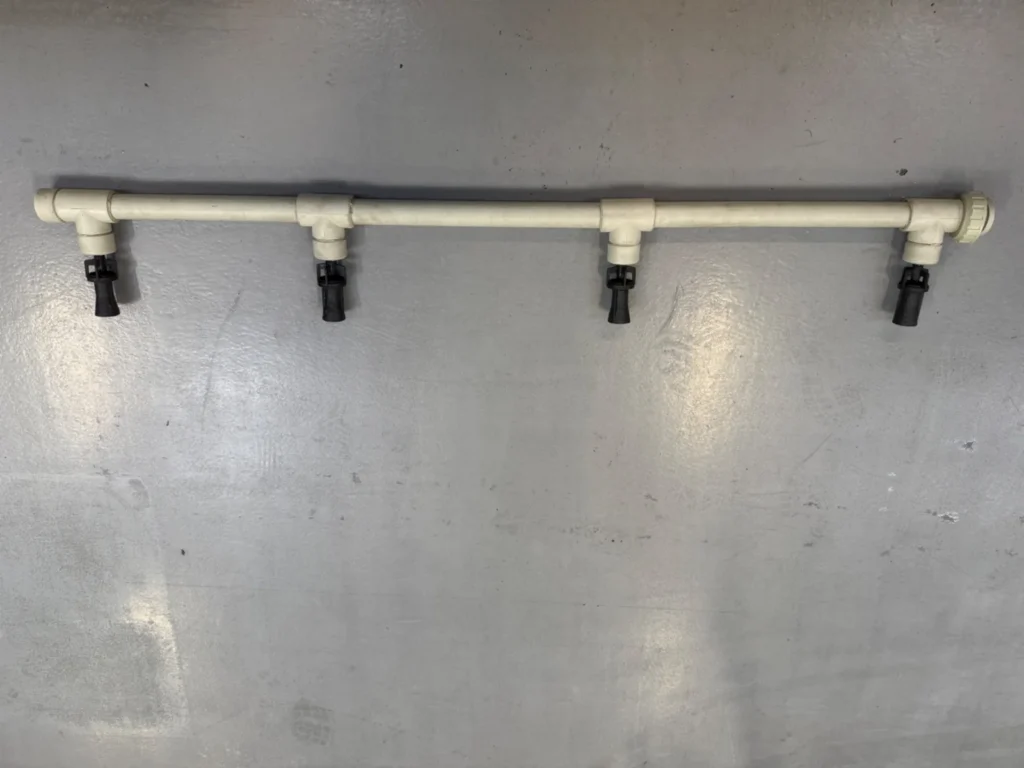

Dysze Lechlera i Venturiego
Dysze rozkręcone, wyczyszczone i uzupełnione o brakujące elementy. Na wannach z cyrkulacją przegląd dysz Venturiego z wymianą uszkodzonych części.
03
Taca wychwytowa
Sprawdzenie szczelności, czyszczenie oraz naprawa widocznych uszkodzeń i ubytków.
04

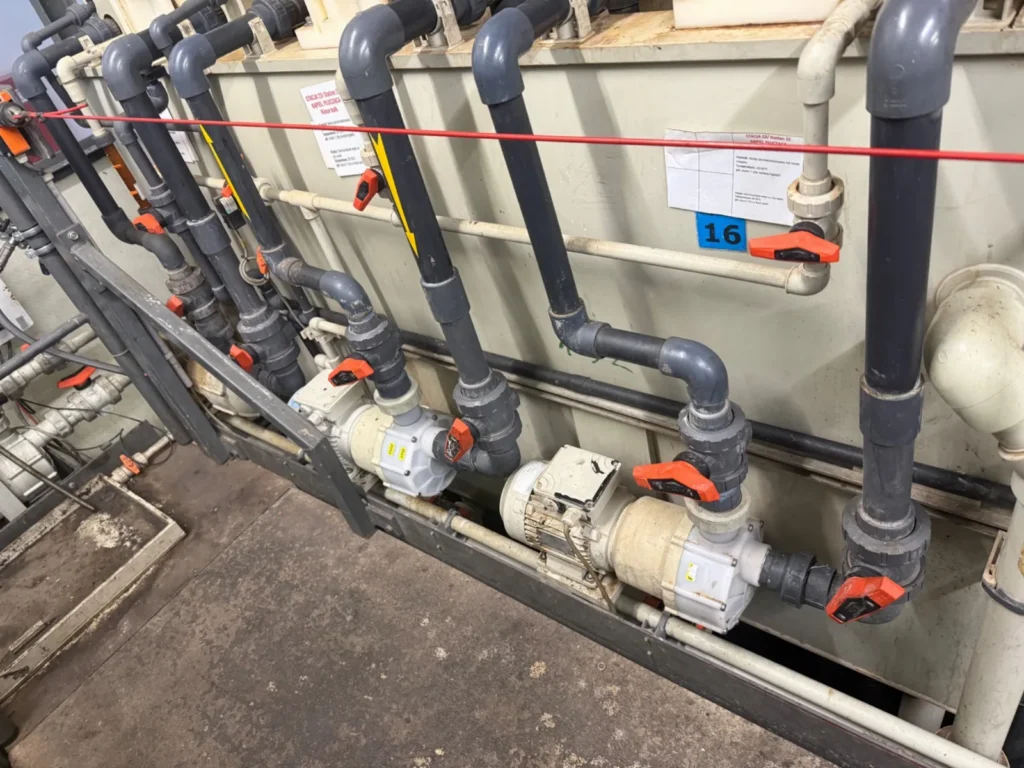

Hydrofor i instalacje hydrauliczne

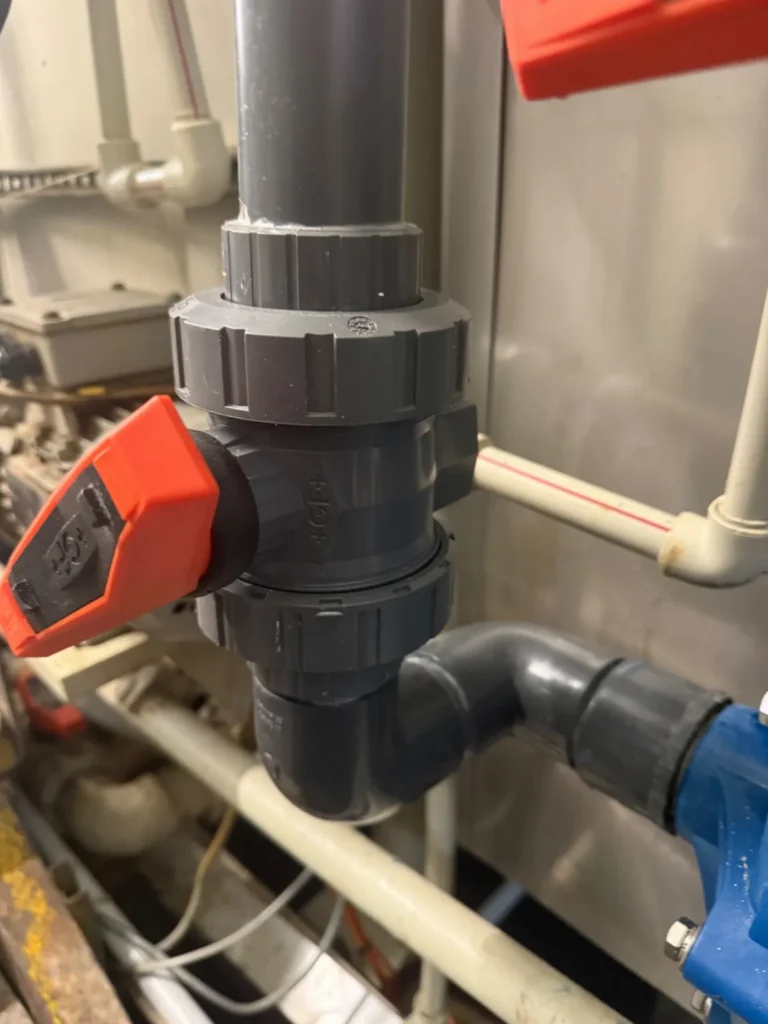

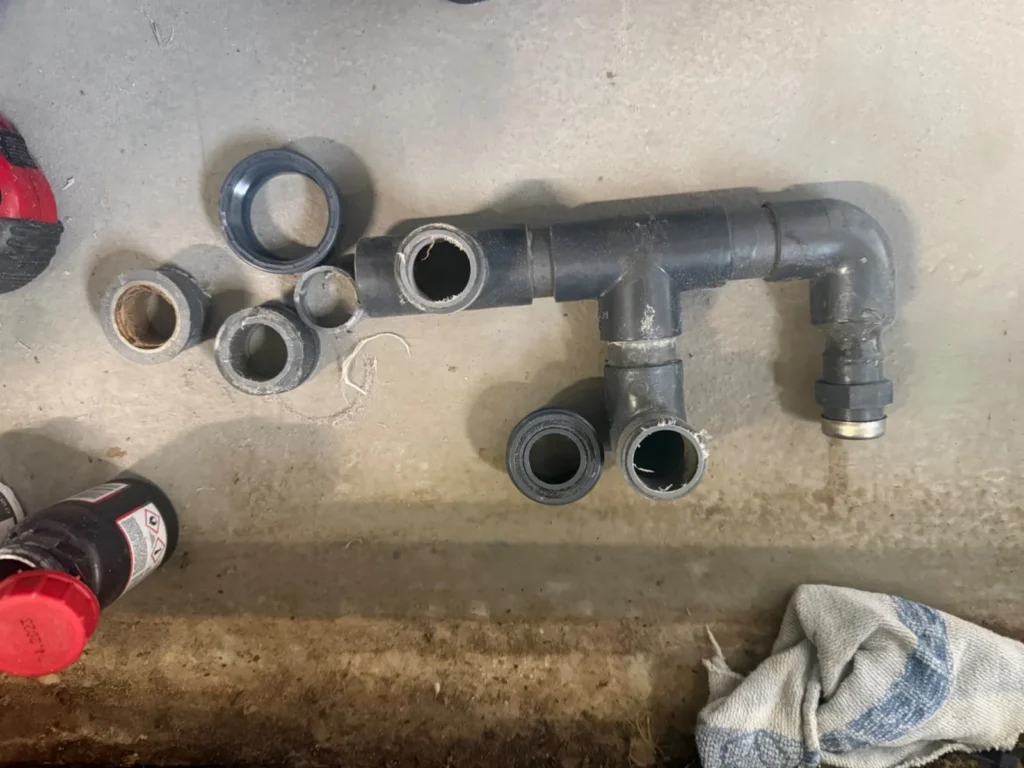

Wymiana przewodów elastycznych odpornych na kwas, kontrola zaworów, wycieków i drożności zaworów spustowych, sprawdzenie mocowań rur. Zawory niebieskie zastąpione pomarańczowymi George Fischer.
05

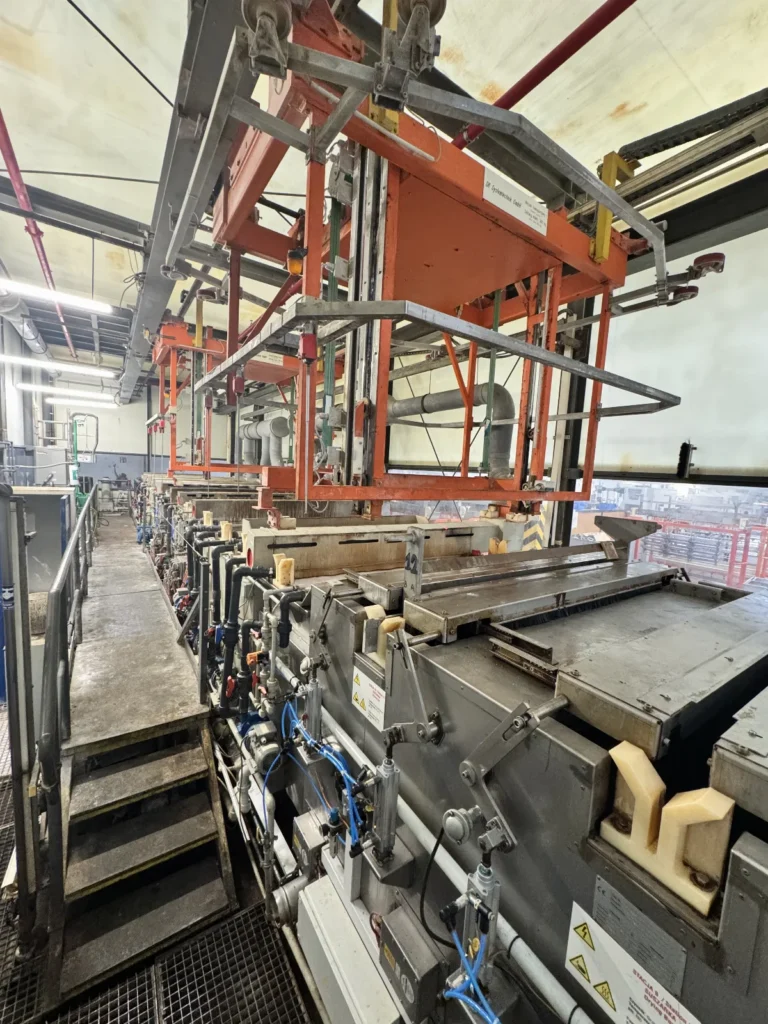

Tory jezdne i wózki
Gruntowne czyszczenie torów, głowic wózków i kodów kreskowych. Przegląd mechaniczny i elektryczny wózków: koła, prowadnice, rolki, przewody i czujniki. Smarowanie opraw łożyskowych, kontrola luzów na przekładniach i wałach.
06
Drzwi wjazdowe i wejściowe
Wymiana szczotek, dokręcenie i nasmarowanie zawiasów, regulacja oraz montaż samozamykacza przy drzwiach wejściowych.
07
Wanny, suszarki i grzanie

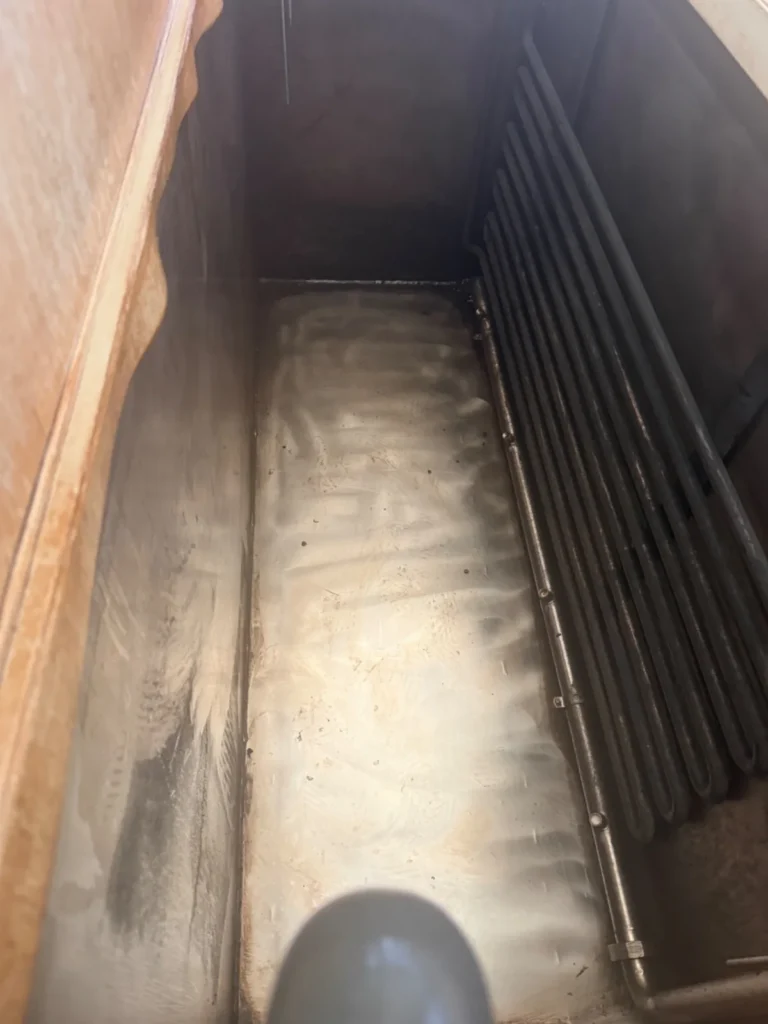

Czyszczenie wanien z suszeniem od zewnątrz, czyszczenie suszarek i kanałów wewnętrznych, opróżnienie oleju z dolnych części, przegląd grzania elektrycznego pięciu wanien.
08
Pneumatyka i konstrukcja
Kontrola instalacji pneumatycznej pod kątem wycieków powietrza, wymiana uszkodzonych elementów, naprawa mocowań konstrukcyjnych, wymiana półki i skrzynki elektrycznej przy wejściu, czyszczenie szyb na całej linii.
Zakres prac na zdjęciach
Efekt
Linia wróciła do pracy z udrożnioną wentylacją i wymienionymi elementami zużywającymi się najszybciej:
- Drożne kanały — pełny przekrój odciągu na całej długości instalacji.
- Sprawne zraszanie — komplet dysz po czyszczeniu i uzupełnieniu braków.
- Nowe zawory i przewody — w miejscach narażonych na kontakt z kwasem.
- Uczciwy raport — spisaliśmy również to, czego nie wymieniliśmy, i dlaczego.
Co zyskał klient
Cała linia w jednym postoju
Kilkanaście obszarów obsłużonych podczas jednego okna serwisowego, bez rozbijania prac na kilka wizyt.
Odzyskana wydajność odciągów
Udrożnione kanały i czyste dysze przywracają parametry wentylacji założone przy projektowaniu linii.
Mniej awarii z drobiazgów
Przewody, zawory, szczotki i mocowania wymienione zanim staną się przyczyną nieplanowanego postoju.
Pełna dokumentacja przeglądu
Protokół z wykazem czynności, zużytych części i uwagami do dalszej obserwacji.
Dlaczego serwis linii galwanicznej robi się w jednym oknie postojowym
Linia galwaniczna to nie jedno urządzenie, tylko kilka współpracujących instalacji: wentylacja z odciągami i scrubberem, układ wodny z cyrkulacją i hydroforem, transport wewnętrzny na torach jezdnych oraz automatyka. Serwisowanie ich osobno oznacza kilka postojów w roku zamiast jednego — a każdy postój kosztuje więcej niż same prace.
Dlatego przegląd roczny planuje się jako jedno okno i wchodzi się na linię z gotowym zakresem oraz kompletem części. W tej realizacji objął on wentylację, dysze, tacę wychwytową, hydraulikę i hydrofor, tory jezdne z wózkami, drzwi, wanny z suszarkami, grzanie elektryczne, pneumatykę i elementy konstrukcyjne.
Praca w środowisku chemicznym ma jeszcze jedną konsekwencję: wymieniane elementy muszą być dobrane pod kontakt z kwasem. Przewody elastyczne w układzie hydroforowym i zawory to nie jest miejsce na „coś podobnego” z magazynu — stąd wymiana na zawory George Fischer i przewody odporne chemicznie.
Co najczęściej wychodzi przy takim przeglądzie

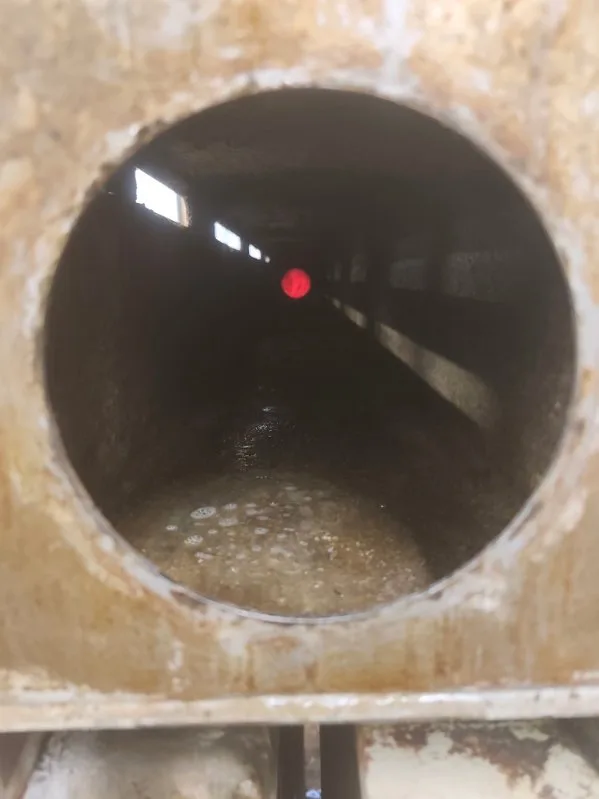

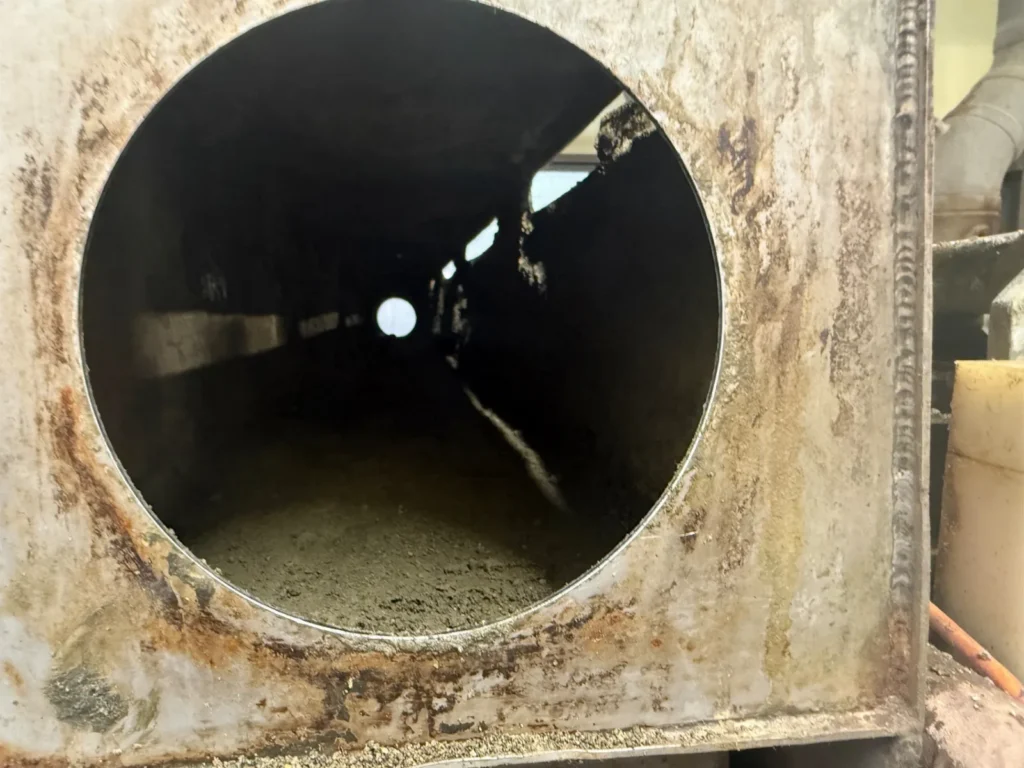

Najwięcej niespodzianek kryje wentylacja, bo jej stanu nie widać z poziomu hali. Kanał zarasta stopniowo, odciąg słabnie miesiącami i nikt tego nie zauważa, dopóki opary nie zaczną wracać nad przestrzeń roboczą. Zdjęcia z tej realizacji dobrze to pokazują: przed czyszczeniem ścianki kanału są pokryte osadem, po czyszczeniu widać pełny przekrój na całej długości.
Drugie miejsce zajmują dysze. Pojedyncza zapchana dysza nie zatrzymuje produkcji, ale kilkanaście takich sprawia, że zraszanie przestaje działać równomiernie. Dlatego dysze rozkręca się i czyści sztuka po sztuce, uzupełniając brakujące elementy, zamiast oceniać ich pracę „na oko” z zewnątrz.
Trzecia grupa to drobiazgi transportu wewnętrznego: nalot na torach jezdnych, zabrudzone kody kreskowe, luzy w mocowaniach, niedosmarowane oprawy łożyskowe. Każde z osobna wygląda niepozornie, razem odpowiadają za większość nieplanowanych przestojów linii.
Jak przygotować zakład do serwisu rocznego
Sprawny przegląd zaczyna się na długo przed wejściem serwisu na halę. Kilka rzeczy po stronie zakładu skraca prace o cały dzień.
- Lista uwag z całego roku — zgłoszenia operatorów są najlepszym źródłem informacji o tym, co szwankuje.
- Ustalone okno postojowe — z zapasem na prace, które ujawnią się dopiero po otwarciu instalacji.
- Dostęp do mediów — woda, sprężone powietrze i zasilanie w rejonie prac.
- Części krytyczne na magazynie — elementy z długim terminem dostawy zamówione wcześniej.
- Wskazanie osoby kontaktowej — ktoś, kto może na miejscu decydować o rozszerzeniu zakresu.
Ostatni punkt bywa najważniejszy. Przy tym przeglądzie część elementów — krańcówki i zamki odbijające na wózkach jezdnych — nie została wymieniona, bo nie było ich na magazynie. Naprawiliśmy i wyczyściliśmy istniejące, a informację o tym wpisaliśmy do protokołu, żeby wróciła przy kolejnym zamówieniu części. Wolimy zapisać taką rzecz wprost, niż zostawić klienta w przekonaniu, że temat jest zamknięty.
